乘光网络光模块在OTN网络中的应用

一、应用背景

Optical Transport Network光传送网（OTN）是一种基于光纤传输技术对光信号进行调制、波长转换、复用、放大、协议转换、测距、监控、冗余备份等处理的网络架构，用于提供高容量、低延迟、长距离和可靠的数据传输。随着其功能不断升级和运营商集采下成本优势的凸显，OTN数据通信在城域网接入、5G无线通信接入、数据中心互联、企业网接入、OLT网络接入等领域有着广泛应用。

OTN网络应用中与光模块使用相关的几个特点：

1. 光信号波长、强度需要被调制

OTN中常被使用的光波段O-BAND、C-BAND、CWDM、灰光

2. 多种光通信协议需要光模块的支持

常见协议有10GBase/100GBase/400GBase、OTU2/OTU4、STM64、eCPRI

3. 对高带宽光模块的持续升级需求

比如QSFP28升级至QSFP112, SFP28升级至SFP56

4. 光模块需要支持DDM监控信息采集和反馈

部分光模块需要支持波长可调、光功率可调。

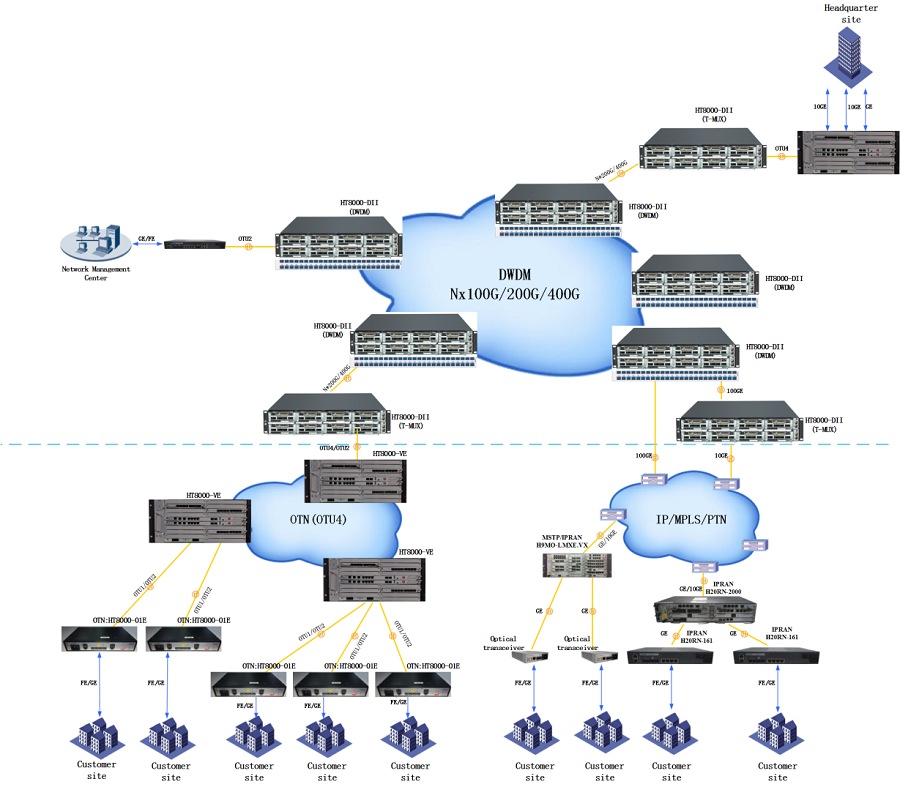

图1 一种典型的扁平化OTN网络应用结构

二、乘光网络光模块针对OTN 应用的技术优点

1、产品支持的速率、协议跨度大、品种全

产品支持10GBase、40GBase、100GBase、400GBase、OTU2\OTU3\OTU4、STM-16\STM-64\STM-128、eCPRI。

2、不同传输距离产品多

比如有多模光纤使用的100m短距离光模块，有灰光2~10km光模块，有DWDM CWDM 40km 80km 中长距离光模块，有DWDM 120km 长距离光模块，有300km 500km 1000km超长距离相干光模块。

3、波长应用选择更多

比如C-BAND DWDM可调波长，O-BAND DWDM固定波长，可生产订制波长组合的单纤双向BiDi产品，灰光波长等等。

4、支持发送无搭载信号的“白光”

以便于一些特定OTN安装调试施工。

5、优势技术更多

比如多数产品支持CDR功能，部分产品使用最先进的PAM技术。

6、成本优势明显

乘光网络在核心驱动芯片和激光器选型设计方面同时采用国外和国内芯片方案同时设计同时生产的方式，为不同客户提供了更多的商务选择。

7、兼容性和通用性能力强

乘光网络经过15年的磨砺，在同全球主要交换设备的兼容验证中优势明显。

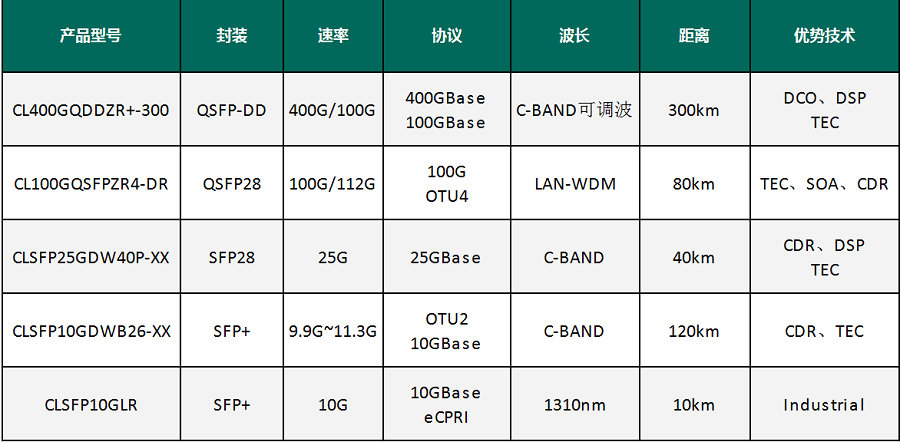

图2部分乘光网络WDM光模块举例

MUX/DeMUX无源系统光纤实测

MUX/DeMUX无源系统光纤实测
